• Variador de Velocidad Schneider Electric Altivar Process ATV930 30kW 380-480V + Display Gráfico – ATV930D30N4Z + VW3A1111

El conjunto está compuesto por un Variador de Velocidad Schneider Electric Altivar Process ATV930D30N4Z y un Terminal Gráfico Schneider Electric VW3A1111, formando una solución completa para el control, configuración, supervisión y operación de motores eléctricos en instalaciones industriales.

El variador ATV930D30N4Z pertenece a la gama Altivar Process ATV900 y está diseñado para aplicaciones industriales con motores asíncronos y síncronos. Trabaja con alimentación trifásica de 380 a 480 V, proporciona hasta 30 kW para carga normal y 22 kW para carga pesada, con una corriente nominal de salida de 61,5 A.

El conjunto se complementa con el terminal gráfico VW3A1111, compatible oficialmente con la gama Altivar Process ATV900. Este display permite controlar, ajustar y configurar el variador, visualizar valores de funcionamiento y guardar o descargar configuraciones.

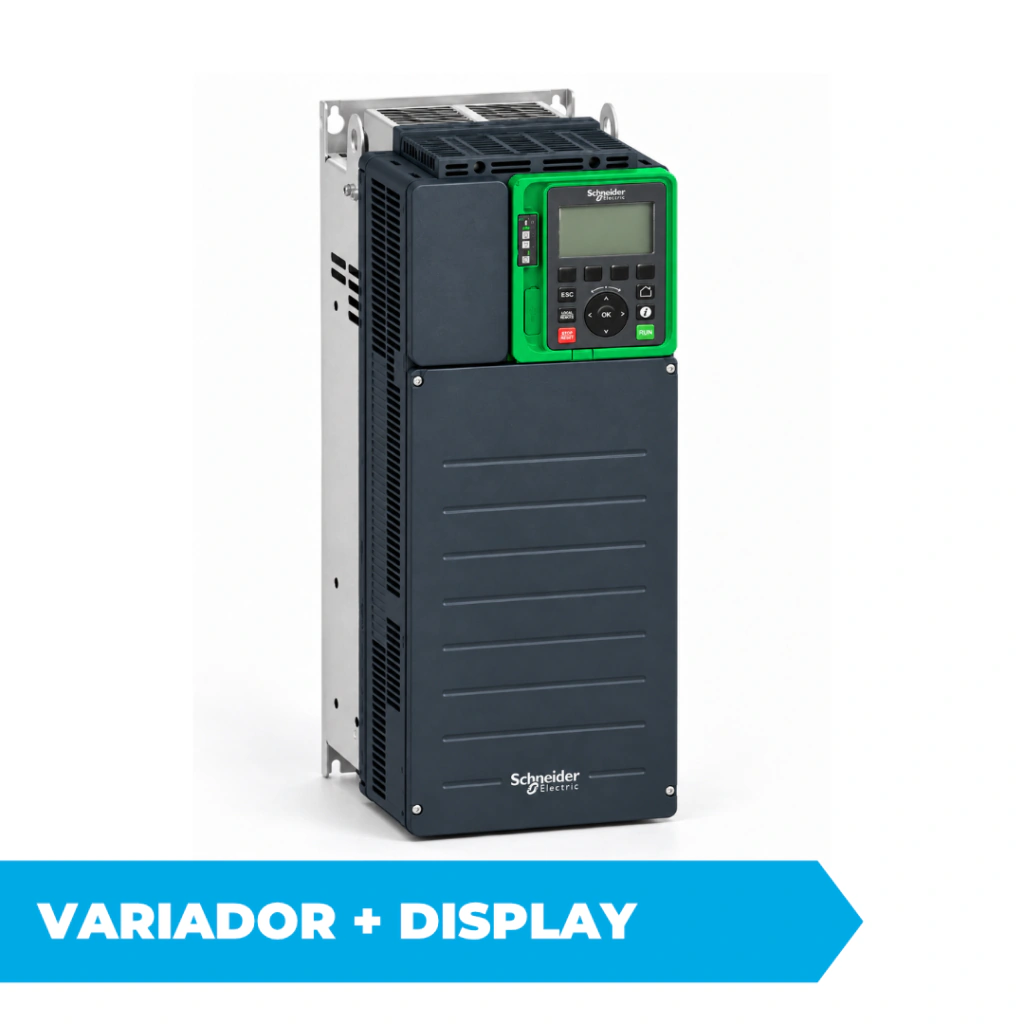

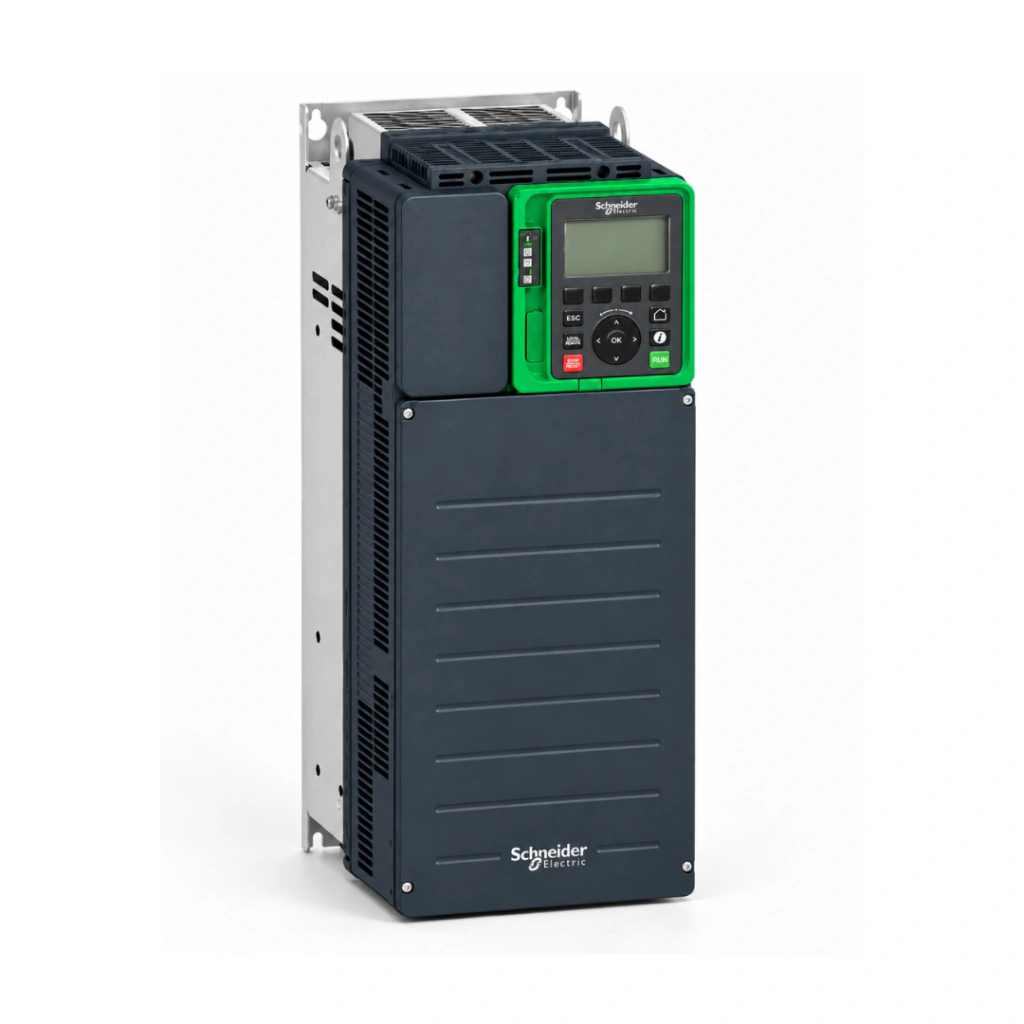

En esta configuración, el terminal gráfico se instala en la parte frontal del variador, brindando al operador una interfaz directa para manejar y consultar los principales parámetros del equipo.

¿Para qué sirve este conjunto?

Este equipo se utiliza para controlar electrónicamente el funcionamiento de motores eléctricos industriales.

El variador modifica de manera controlada la frecuencia y tensión entregada al motor, permitiendo ajustar parámetros como la velocidad, aceleración, desaceleración y par, de acuerdo con las necesidades del proceso.

El display frontal facilita la interacción con el variador, permitiendo realizar configuraciones y visualizar información directamente desde el equipo.

Este conjunto resulta especialmente útil para aplicaciones como:

• Bombas industriales.
• Ventiladores.
• Sistemas de extracción.
• Transportadores.
• Máquinas y líneas de producción.
• Sistemas de bombeo y circulación.
• Procesos automatizados.
• Aplicaciones con motores de velocidad variable.
• Instalaciones que requieran regulación PID.
• Sistemas integrados con PLC y automatización industrial.

VARIADOR DE VELOCIDAD ATV930D30N4Z

Características eléctricas

• Marca: Schneider Electric
• Gama: Altivar Process
• Serie: ATV900
• Modelo / SKU: ATV930D30N4Z
• Tipo: Variador de velocidad
• Aplicación: Industrial
• Alimentación: Trifásica
• Tensión nominal: 380 a 480 V
• Potencia para carga normal: 30 kW
• Potencia para carga pesada: 22 kW
• Corriente nominal de salida: 61,5 A
• Corriente continua para carga pesada: 46,3 A a 4 kHz
• Frecuencia de red: 50/60 Hz
• Frecuencia máxima de salida: 599 Hz
• Frecuencia de conmutación nominal: 4 kHz
• Frecuencia de conmutación regulable: 2 a 16 kHz
• Filtro CEM: Integrado
• Interruptor/chopper de frenado: Integrado

Motores compatibles

El variador está destinado al control de:

• Motores asíncronos.
• Motores síncronos.
• Motores de imanes permanentes.
• Motores síncronos de reluctancia.

Entre sus perfiles de control se encuentran:

• Par constante.
• Par variable.
• Modo optimizado de par.

Aceleración y desaceleración

Permite configurar de manera independiente las rampas de aceleración y desaceleración dentro de un rango de:

0,01 a 9999 segundos.

Esto permite realizar arranques y paradas progresivas, adaptándolos al comportamiento requerido por cada máquina o proceso.

COMUNICACIÓN INDUSTRIAL

El ATV930 incorpora conectividad para integrarse con sistemas de automatización industrial.

Protocolos integrados

• Ethernet/IP
• Modbus TCP
• Modbus serie

Protocolos disponibles mediante módulos opcionales

• Profibus DP V1
• Profinet
• DeviceNet
• EtherCAT
• CANopen
• Ethernet Powerlink

La interfaz Ethernet permite comunicaciones de 10/100 Mbit/s.

ENTRADAS Y SALIDAS

El variador dispone de:

• 10 entradas discretas.
• 2 salidas discretas.
• 3 entradas analógicas.
• 2 salidas analógicas.
• 3 salidas de relé.
• Entradas analógicas configurables en 0-10 V.
• Entradas analógicas configurables en 0/4-20 mA.
• Entradas digitales programables.
• Entradas de pulsos.
• Entradas de seguridad STOA y STOB.

Además, la documentación contempla la conexión de sensores mediante las entradas analógicas AI1 o AI3.

CONTROL PID

El ATV930 incorpora un regulador PID ajustable, permitiendo utilizar el variador en procesos que requieran mantener automáticamente una determinada variable de funcionamiento.

Esto resulta especialmente útil para sistemas de bombeo, ventilación y diferentes procesos industriales automatizados.

FUNCIONES DE SEGURIDAD Y PROTECCIÓN

Entre las funciones indicadas por Schneider Electric se encuentran:

• Protección térmica del motor.
• Protección térmica del variador.
• Protección contra sobrecalentamiento.
• Protección contra sobrecorriente.
• Protección contra cortocircuitos.
• Detección de pérdida de fase.
• Protección ante sobretensión.
• Protección ante subtensión.
• Protección del bus de CC.
• Protección contra exceso de velocidad.
• STO – Safe Torque Off.
• SS1 – Safe Stop 1.
• SLS – Safely Limited Speed.
• Gestión segura del frenado.

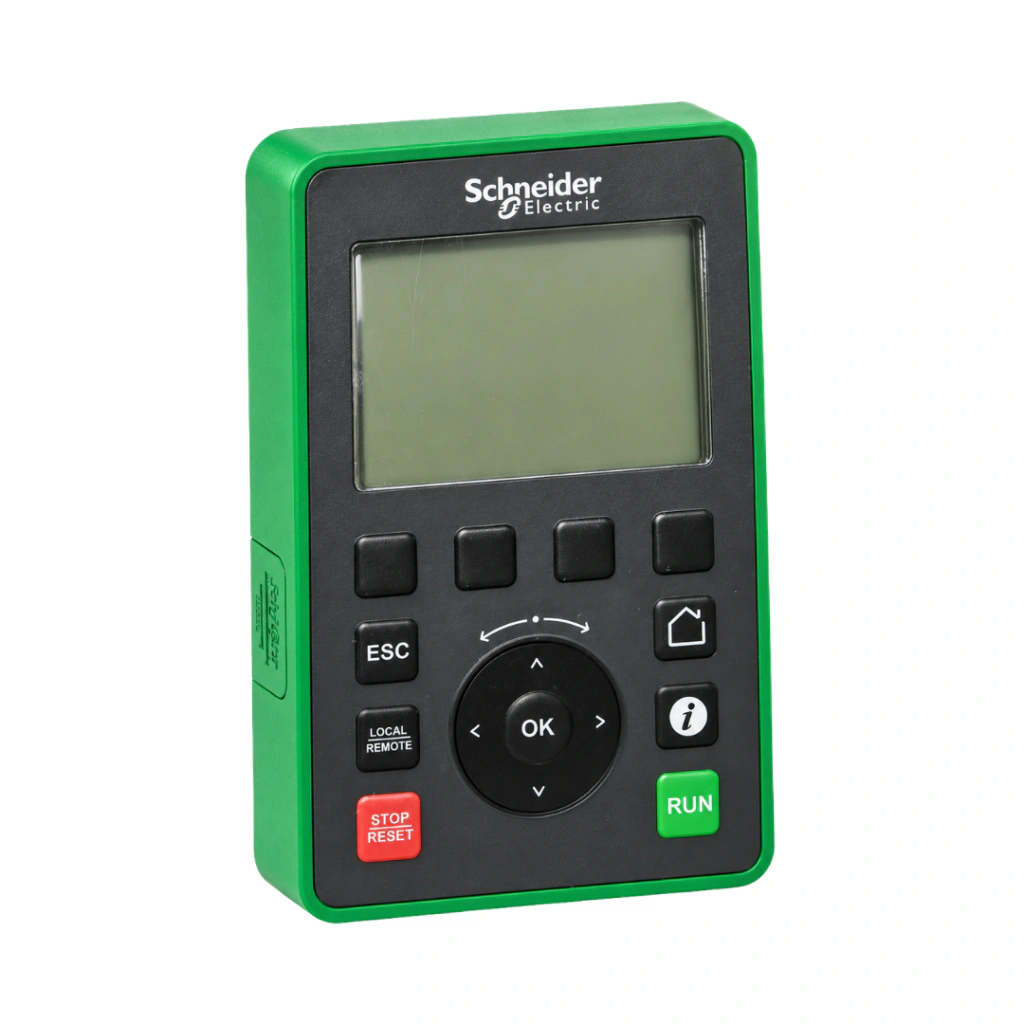

TERMINAL GRÁFICO VW3A1111

El VW3A1111 es el terminal gráfico incluido en este conjunto y funciona como interfaz de operación y configuración del variador.

Funciones principales

• Controlar el variador.
• Ajustar parámetros.
• Configurar funciones.
• Mostrar valores actuales.
• Guardar configuraciones.
• Descargar configuraciones previamente almacenadas.

Pantalla

• Tipo: LCD retroiluminada.
• Retroiluminación: blanca y roja.
• Resolución: 240 x 160 píxeles.
• Capacidad de visualización: 8 líneas.
• Reloj en tiempo real: Sí.

El display posee controles físicos frontales para facilitar la navegación, configuración y operación del variador.

Protección del display

Grado de protección: IP65.

Idiomas del terminal

El VW3A1111 dispone de interfaz multilingüe, incluyendo:

• Español
• Inglés
• Portugués
• Francés
• Alemán
• Italiano
• Ruso
• Polaco
• Sueco
• Danés
• Noruego
• Neerlandés
• Griego
• Húngaro
• Rumano
• Búlgaro
• Checo
• Eslovaco
• Ucraniano
• Chino
• Coreano
• Turco

entre otros.

Batería del terminal

• Tipo: CR2032
• Reloj en tiempo real: Incorporado
• Vida útil indicada de la batería: 10 años

MEDIDAS Y PESO

Variador ATV930D30N4Z

• Alto: 597 mm / 59,7 cm
• Ancho: 210 mm / 21 cm
• Profundidad: 262 mm / 26,2 cm
• Peso neto: 25,8 kg

Terminal gráfico VW3A1111

• Peso neto: 0,2 kg
• Dimensiones: N/A — la ficha técnica suministrada no especifica las dimensiones físicas exactas del terminal.

Peso neto combinado aproximado

26 kg

Este valor surge de sumar el peso neto especificado para ambos componentes, sin considerar embalajes ni accesorios adicionales.

Dimensiones del conjunto armado

N/A

Las fichas técnicas proporcionan las dimensiones del variador, pero no indican una medida total certificada del conjunto con el VW3A1111 instalado.

COLOR

• Variador ATV930D30N4Z: N/A
• Terminal gráfico VW3A1111: Verde y negro, según las imágenes oficiales incluidas en la ficha técnica.
• Color general del conjunto: N/A

CONDICIONES DE FUNCIONAMIENTO

Variador

• Temperatura sin desclasificación: -15 °C a 50 °C.
• Funcionamiento hasta 60 °C con desclasificación.
• Humedad relativa: 5 a 95 % sin condensación.
• Altitud sin desclasificación: hasta 1000 m.
• Altitud máxima indicada: hasta 4800 m con reducción de corriente.
• Posición de instalación: Vertical ±10°.

Terminal gráfico

• Temperatura ambiente de funcionamiento: -15 °C a 60 °C.

GRADO DE PROTECCIÓN

• Variador ATV930D30N4Z: IP21, según las especificaciones principales de la ficha técnica.
• Terminal gráfico VW3A1111: IP65.

Importante: el grado IP65 informado corresponde específicamente al terminal gráfico VW3A1111 y no debe interpretarse como grado IP65 para todo el variador.

CERTIFICACIONES DEL VARIADOR

Entre las certificaciones y normas informadas para el ATV930 se encuentran:

• TÜV
• CSA
• UL
• Marcado CE
• UL 508C
• IEC 61800-3
• IEC 61800-5-1
• IEC 61000-3-12
• IEC 60721-3
• IEC 61508 PES_Schneider Electric_Altivar-…

CONTENIDO DEL PRODUCTO

El conjunto incluye:

1 x Variador de velocidad Schneider Electric Altivar Process ATV930D30N4Z
1 x Terminal gráfico Schneider Electric VW3A1111
